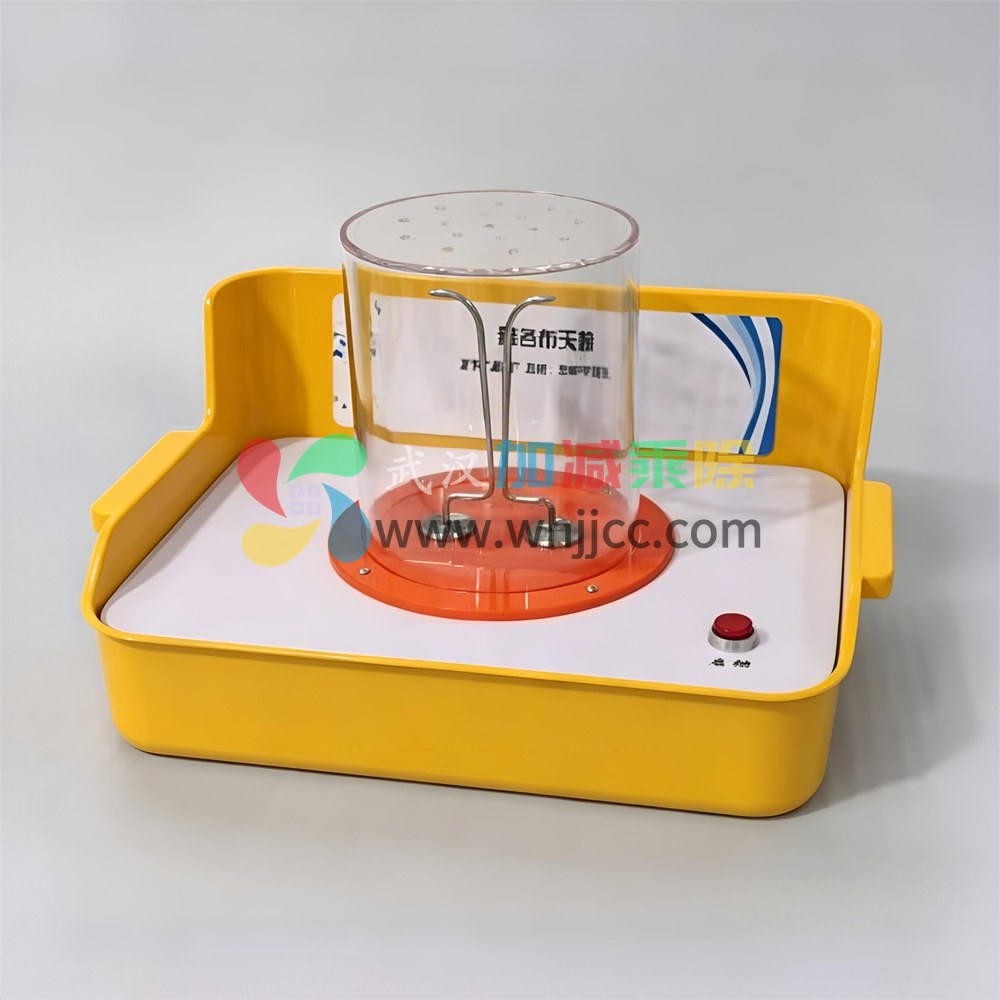

雅各布天梯

参考尺寸

尺寸 ：0.5 ×0.4 ×0.2m

箱体：ABS一体注塑成型；整体圆润，无棱角、锐角；分为上下两层，下层储物收纳；可堆叠，方便运输，两侧带有把手，便于搬运；台面采用耐磨、抗刮伤材料；说明牌置于展箱上层箱体内侧，尺寸≥：350mm*110mm。

每个展品配备独立包装箱，内衬防振材料，方便运输。

操作说明

按下“启动”按钮，观察电弧变化。

功能概述

展品由羊角形电极和启动按钮组成。按下按钮，会看到羊角形电极低端的空气被击穿形成电弧，并且电弧不断向上爬升，当爬升到一定高度后断开，而底部又马上形成新的电弧。这其中有什么奥妙呢？两根下窄上宽的羊角形电极，一根接高压，一根接地。当两电极间的电压足够高时，电极底部狭窄处的空气被击穿变成导体产生电弧。由于放电过程中底部温度较高，会形成上升的气流，从而推动电弧不断向上爬升，当电弧达到一定高度，电极间距超过“击穿”的临界距离时电弧就熄灭了。如此循环往复，便形成像梯子一样的电弧放电现象，犹如古希腊神话中的“雅格布天梯”。电力系统中经常会出现电弧放电，如不能及时消除电弧将可能会烧毁电力设备。电弧放电也可以为人们所用，电焊就是利用电弧产生的高温将金属融化，从而将物体焊接在一起。

1、展品用材：

①台面：多层板，厚度≧8mm

②透明罩采用亚克力粘接成型；厚度≧5mm

③放电杆：304不锈钢 表面抛光处理

2、主要配件：

①自制MIGE_DY

②开关电源：AC-DC S-60-12/24 输入AC220V,输出功率60W

③电控：科普展品专用带防护PLC控制器

④按钮：自复式22mm带环形灯不锈钢金属按钮

3、能源需求：AC220V 300W。
