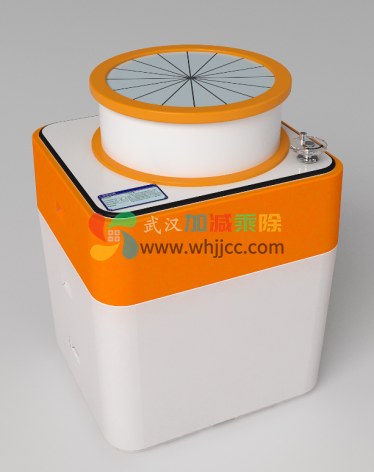

奇妙的运动

外形尺寸：0.75×0.68×1.01

操作说明：1、转动手轮，观察每个光斑的运动轨迹；2、玻璃透明后，观察展品内部结构。
功能概述：展项由8个LED灯组成的圆形光圈、传动齿轮组、液晶玻璃、旋转手轮及展台等组成。转动手轮，会看到逐渐亮起的每个灯的运动轨迹为直线，并形成均匀的米形轨迹；液晶玻璃通电透明后可以看到内部传动机构的结构。
科学原理：
由8个光斑组成的圆形光圈内切于大圆滚动，为什么每一个光斑的运动轨迹都是直线呢？
这是一个数学问题，展品中，大圆固定不动，小圆沿着大圆的内侧滚动，小圆上任意一点的运动的轨迹被称为圆内螺线。当小圆的直径等于大圆的半径时，小圆上任意一点的运动轨迹，都是一条直线。8个光斑均匀的分布在小圆的边上，跟着小圆一起运动。仔细观察任意一个光斑，你会发现它的运动轨迹竟然是一条直线。通电后，玻璃变得透明，请你仔细观察，展品中小圆的直径是否等于大圆的半径呢？
你可以用硬卡纸做几个不同大小的圆片，在另一张硬卡纸上挖去一个大一些的圆形，用铅笔描画圆内螺线，看一看轨迹是一样的吗？

1、展品用材：
①展台：阻燃ABS注塑，厚度≧4mm
②台面：抗贝特板，厚度≧12mm
③说明牌：亚克力UV喷绘
④台面固定件：标准三角锁
⑤防护罩：防护罩：透明亚克力+彩色亚克力
2、主要配置：
①PLC控制系统： FX2N-32MR输出输入形式：继电器输出；输入总数：16点；输出总数：16点；扩展：可以；工作电源：DC 24V
②开关电源：明纬NES-35-24 输入AC220V,输出DC24V,功率35W
③漏电开关：正泰DZ47LE-32 C16 极数：1P+N；脱扣器电流：16A；灭弧介质：漏电断路器；分断能力:6KA
④调光玻璃：钢化玻璃
3、能源需求：AC220V 500W
