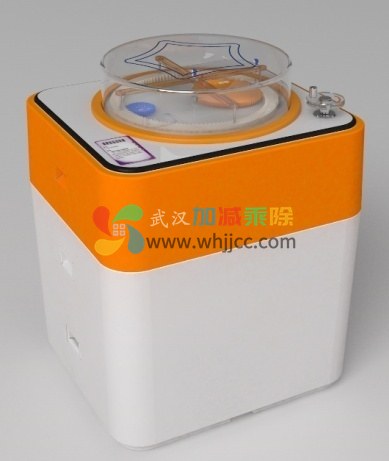

奇妙的运动轨迹

外形尺寸：0.75×0.68×0.94

操作说明：转动手轮，观察支点的运动路线。
功能概述：展品由大、中圆盘、小圆盘、操作手轮等组成。转动手轮，会看到两个小圆盘内切于大圆盘滚动，而两个小圆盘边缘上的支点居然沿直线和五边形运动。
科学原理：这是为什么呢？在平面上，一个动圆沿着一个固定圆的内侧作滚动时，此圆上一点的轨迹叫做内摆线。如果动圆半径正好是定圆半径的一半，动圆圆周上任意一点的轨迹均为直线。展品中小圆盘的直径恰好是大圆盘直径的一半，而支点正好位于小圆盘的圆周上，所以它的运行轨迹是一条直线。在机械加工中，刨床上刀片的往复直线行走就是利用了内摆线这一特性。
最小的圆盘的直径是大圆盘的五分之一，所以它上面的支点的路径是五角星。

1、展品用材：
①展台：阻燃ABS注塑，厚度≧4mm
②台面：抗贝特板，厚度≧12mm
③说明牌：亚克力UV喷绘
④台面固定件：标准三角锁
⑤齿轮：橘黄色亚克力
⑥手轮：透明亚克力+304不锈钢
⑦直线轨道：黄色亚克力
⑧防护罩：透明亚克力+橘黄色亚克力
2、主要配置：无
3、能源需求：不需要
