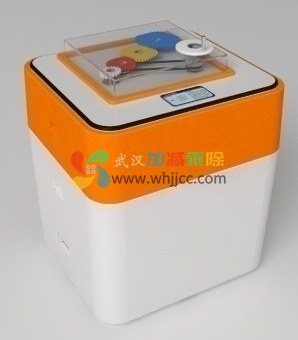

异形齿轮

外形尺寸：0.75×0.68×0.9

操作说明：摇动手柄，带动主动轮旋转，观察异形齿轮传动机构的运动。
功能概述：展品由各种异型齿轮构成。包括：椭圆形、三角形、正方形、五边形四种。演示了各种异型的齿轮的啮合传动。
科学原理：异形齿轮其齿形和圆形齿轮一样，也是渐开线形式的齿形。两个形状各异的齿轮，在中心点不变的情况下，齿牙完全啮合，能够自由转动。齿轮上任何一点，在相同的时间内转动的角度是一样的，而齿轮边上任何一点的线速度是不一样的。利用齿轮边上的线速度不一样的性质，我们可以利用异形齿轮带动其它物体在设定时间内产生不同的速度和运动轨迹。

1、展品用材：
①展台：阻燃ABS注塑，厚度≧4mm
②台面：抗贝特板，厚度≧12mm
③说明牌：亚克力UV喷绘
④台面固定件：标准三角锁
⑤演示机构：不锈钢+有机玻璃
⑥防护罩：亚克力
⑦轴承座和转轴：304不锈钢
2、主要配置：无
3、能源需求：不需要
