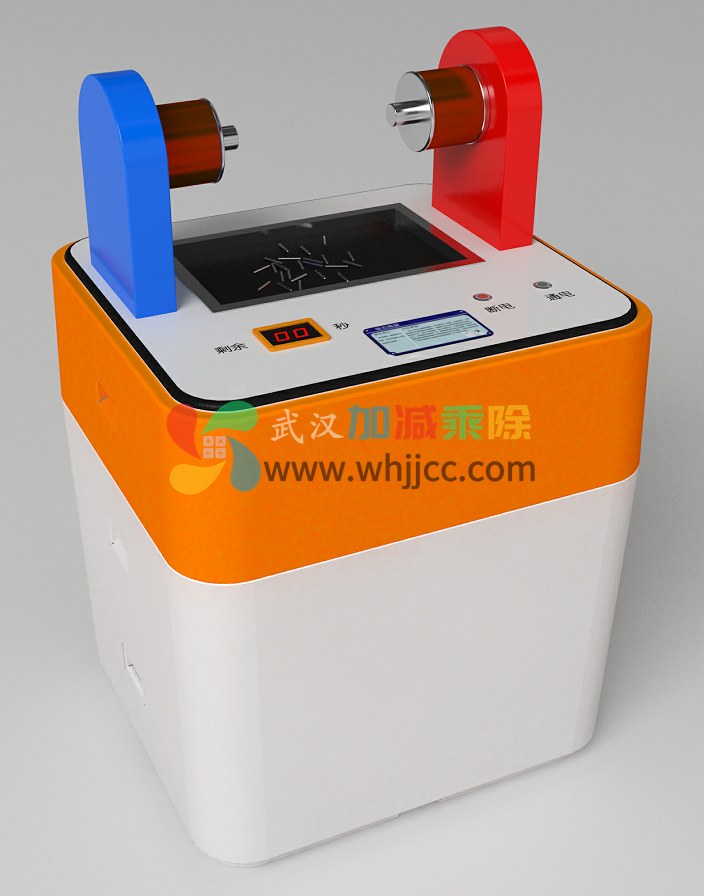

铁钉桥

外形尺寸：0.75×0.68×1.12

操作说明：1、按下“通电”按钮，计时器开始计时；2、在规定时间内用小铁钉连接左右两个“桥墩”，搭建“桥面”；3、按下“断电”按钮，观察现象。
功能概述：展项由两个电磁铁做成的桥墩和若干铁钉构成。体验者按下通电按钮，数显开始倒计时，体验者需在设定的时间内，用铁钉完成桥面的搭接，时间到电磁铁自动断电，也可通过断电按钮直接关闭电磁铁的电。
科学原理：
为什么小铁钉能相互吸引形成“桥面”呢？
两边的“桥墩”是表面绕有线圈的铁芯，也就是电磁铁。断电时，“桥墩”没有磁性，但线圈通电就会让它中间的铁芯具有磁性。此时，小铁钉靠近“桥墩”，会被它吸引，并且也变得具有磁性。因为磁铁具有同极相斥、异极相吸的特征，所以铁钉能在两个“桥墩”间首尾相连，形成“桥面”。这些原来不具有磁性的铁芯和铁钉在磁场的作用下显现磁性的现象，就是磁化。
电磁吸盘、电磁阀等都是运用了磁化作用。你还可以试试用小磁铁来磁化缝衣针制作简易的指南针。

1、展品用材：
①展台：阻燃ABS注塑，厚度≧4mm
②台面：抗贝特板，厚度≧12mm
③说明牌：亚克力UV喷绘
④台面固定件：标准三角锁
⑤防护罩：彩色亚克力
2、主要配置：
①PLC控制系统： FX2N-32MR输出输入形式：继电器输出；输入总数：16点；输出总数：16点；扩展：可以；工作电源：DC 24V
②开关电源：明纬NES-35-24 输入AC220V,输出DC24V,功率35W
③漏电开关：正泰DZ47LE-32 C16 极数：1P+N；脱扣器电流：16A；灭弧介质：漏电断路器；分断能力:6KA
④按钮：红波按钮 GQ25-11E 安装孔尺寸 Φ25；工作电压 250V；工作电流：5A；额定发热电流：10A；机械寿命：100万次；头部保护等级：IP65 ；防护方式：防水式。
⑤电磁线圈：自制
⑥数显：自制
3、能源需求：AC220V 2000W
