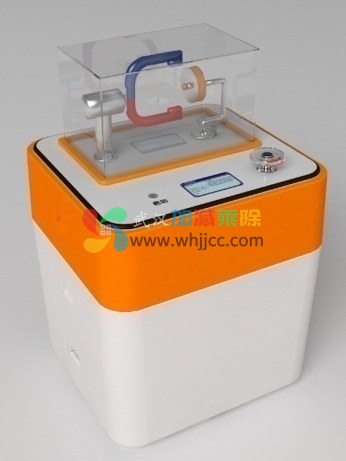

磁铁与线圈

外形尺寸：0.75×0.68×1.11

操作说明：按下“启动”按钮，转动手轮调整线圈的角度，观察灯泡的亮暗变化。
功能概述：展品由磁铁、线圈、LED灯、启动按钮和操作手轮组成。按下按钮磁铁开始旋转，转动手轮调整线圈的角度，会发现灯泡的亮度随着线圈角度的改变而变化。
科学原理：这是什么原因呢？在闭合回路中，导体在磁场里切割磁力线时，导体中会产生电流，这就是电磁感应。 “U”型磁铁旋转，磁场中的磁力线也随之转动，调整线圈的角度，使磁力线与线圈平面成一定夹角时，线圈切割磁力线，产生感应电流，灯泡亮起；当磁力线与线圈平面平行时，线圈未切割磁力线，因此不会产生感应电流，灯泡熄灭。电磁感应在电工、电子技术、电气化、自动化方面有广泛应用，例如磁带录音机、汽车转速表等都是利用电磁感应的原理制作的。

1、展品用材：
①展台：阻燃ABS注塑，厚度≧4mm
②台面：抗贝特板，厚度≧12mm
③说明牌：亚克力UV喷绘
④台面固定件：标准三角锁
⑤磁铁支架：304不锈钢+硬铝合金
⑥线圈支架：304不锈钢
⑦手轮：15mm透明亚克力+304不锈钢
⑧防护罩：透明亚克力+橘黄色亚克力
2、主要配置：
①开关电源：明纬NES-35-24 输入AC220V,输出DC24V,功率35W
②漏电开关：正泰DZ47LE-32 C16 极数：1P+N；脱扣器电流：16A；灭弧介质：漏电断路器；分断能力:6KA
③按钮：红波按钮 GQ25-11E 安装孔尺寸 Φ25；工作电压 250V；工作电流：5A；额定发热电流：10A；机械寿命：100万次；头部保护等级：IP65 ；防护方式：防水式。
④驱动电机：DC12-24V
3、能源需求：AC220V 200W
