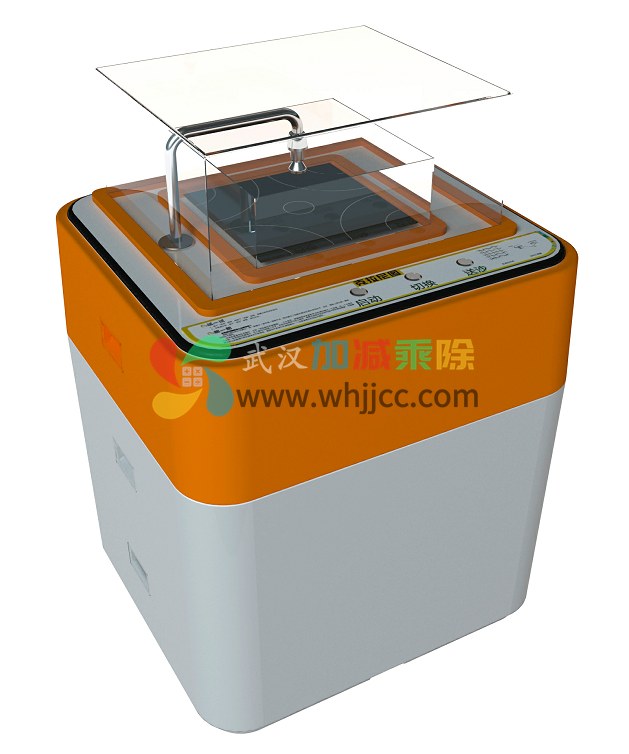

克拉尼图

外形尺寸：0.75×0.68×1.06

操作说明：1、按下“启动”按钮，再按下“切换”按钮，观看沙粒形状的变化；2、沙粒减少时，按下“送沙”，进行补沙。
功能概述：展品由音源振动器，振动板、沙粒回收装置、自动送沙装置、音响电路、控制系统等构成。
按下“启动”按钮，振动器带动振动板按设定频率和幅度振动，上面的沙粒很快形成规则的排列图案；通过“切换”按钮，切换不同频率的声音，沙粒的图案会随之变化。
按下“送沙”按钮，自动送沙装置将沙粒均匀的撒到振动板上。
科学原理：
沙粒排列图案怎么会变形呢？
薄板以复杂的方式振动，有一些部分（波节线）保持不动，因此留住了由附近振动区域抖来的沙子，这样，薄板上便出现一幅独特的沙子图形。
这其实就是克拉尼图形，又称“克拉德尼声音图案”，十九世纪，德国物理学家恩斯特·克拉德尼做过一个实验，在一个小提琴上安放一块较宽的金属薄片，在上面均匀地撒上沙子。然后开始用琴弓拉小提琴，结果这些细沙自动排列成不同的美丽图案，并随着琴弦拉出的曲调不同和频率的不断增加，图案也不断变幻和越趋复杂——这就是著名的克拉尼图形。

1、展品用材：
①展台：阻燃ABS注塑，厚度≧4mm
②台面：抗贝特板，厚度≧12mm
③说明牌：亚克力UV喷绘
④台面固定件：标准三角锁
⑤自动送沙装置：不锈钢等
2、主要配置：
①PLC控制系统： FX2N-32MR输出输入形式：继电器输出；输入总数：16点；输出总数：16点；扩展：可以；工作电源：DC 24V
②开关电源：明纬NES-35-24 输入AC220V,输出DC24V,功率35W
③漏电开关：正泰DZ47LE-32 C16 极数：1P+N；脱扣器电流：16A；灭弧介质：漏电断路器；分断能力:6KA
④喇叭： 50W 喇叭改制 (音频振动器，专项定制)
⑤按钮：红波按钮 GQ25-11E 安装孔尺寸 Φ25；工作电压 250V；工作电流：5A；额定发热电流：10A；机械寿命：100万次；头部保护等级：IP65 ；防护方式：防水式。
⑥风机：静音 鸿冠 100mm
3、能源需求：AC220V 300W
