声驻波

外形尺寸：0.75×0.68×1.10

操作说明：按下示范曲按钮，或者操作频率选择按钮，选择不同的频率，喇叭发出不同的声波，可观察频率不同时有机玻璃管内颗粒振动的情况，并观察振幅最大处和振幅为零处的变化。

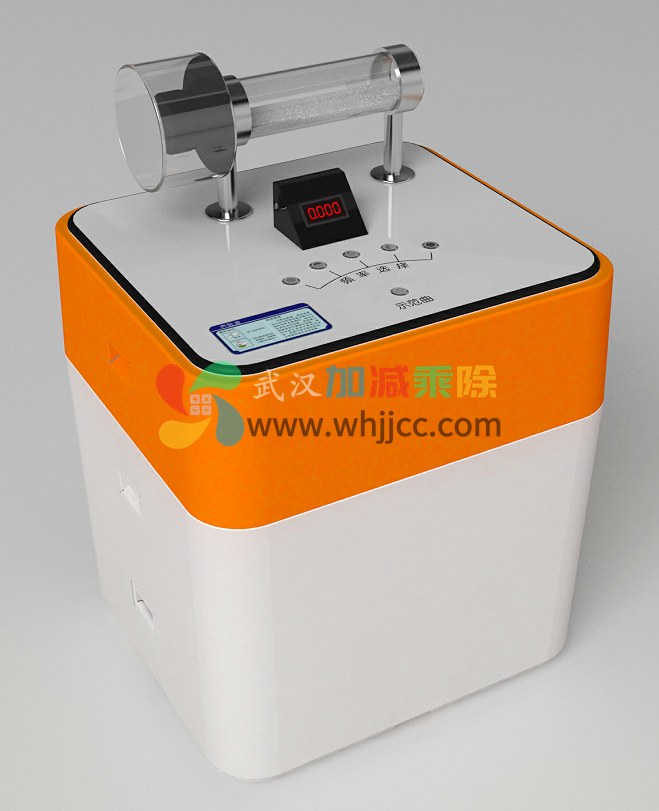

功能概述：展品由喇叭、有机玻璃管、泡沫颗粒、频率显示器、操作按钮等组成。
有机玻璃管内装有固体彩色颗粒，一端与喇叭相接构成一个展示声驻波的密封空间。操作按钮，选择不同的频率，喇叭发出不同的声波，入射声波从有机玻璃管一端传播到另一端产生反射波，在特定频率下入射波和反射波互相叠加形成驻波，振幅最大的点称为波腹，振幅最小的点称为波节。调整声源频率时，数字显示器同步显示当前的声音频率，这时波腹、波节的位置和振动幅度随之改变，形成看似小颗粒跳舞的现象。
科学原理：管中的小颗粒为什么会跳舞呢？因为喇叭发出的入射声波在管内另一端发生反射而形成反射波，在特定频率下入射波和反射波互相叠加形成驻波，振幅最大的点称为波腹，振幅最小的点称为波节。当调整声源频率时，波腹、波节的位置和振动幅度随之改变，形成看似小颗粒跳舞的现象。驻波在声学、光学和无线电等学科中都有重要用途，它可以测定波长或确定振动系统的固有频率。

1、展品用材：
①展台：阻燃ABS注塑，厚度≧4mm
②台面：抗贝特板，厚度≧12mm
③说明牌：亚克力UV喷绘
④台面固定件：标准三角锁
⑤演示颗粒：聚四氟乙烯泡沫颗粒，直径Φ1-2
⑥演示装置支架：304不锈钢
2、主要配置：
①漏电开关：正泰DZ47LE-32 C16 极数：1P+N；脱扣器电流：16A；灭弧介质：漏电断路器；分断能力:6KA
②开关电源：明纬NES-35-24 输入AC220V,输出DC24V,功率35W
③按钮6个：红波按钮 GQ25-11E 安装孔尺寸 Φ25；工作电压 250V；工作电流：5A；额定发热电流：10A；机械寿命：100万次；头部保护等级：IP65 ；防护方式：防水式。
④喇叭：40W 5寸莞音喇叭
⑤PLC控制系统： FX2N-32MR输出输入形式：继电器输出；输入总数：16点；输出总数：16点；扩展：可以；工作电源：DC 24V
3、能源需求：AC220V 200W
